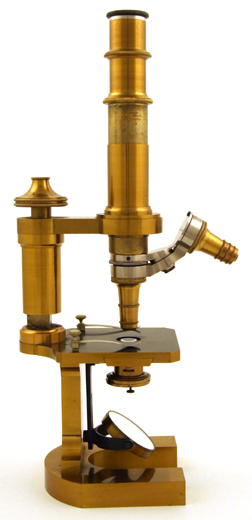

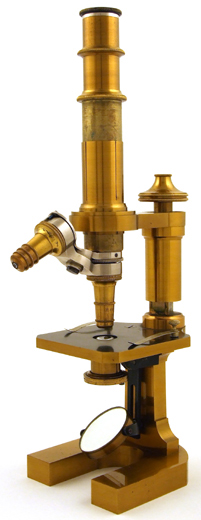

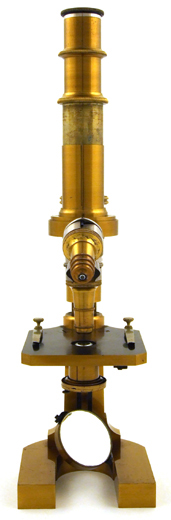

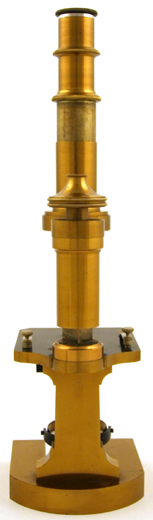

Zeiss Mikroskop; Stativ Vb von 1882. Mikroskop mit fester Tubuslänge aus zaponiertem und geschwärztem Messing, gebläutem Stahl. Das Instrument wird durch freie Verschiebung mit der Hand grob eingestellt, die Feineinstellung erfolgt über ein Rändelrad an der Säule. | ||||
|
||||

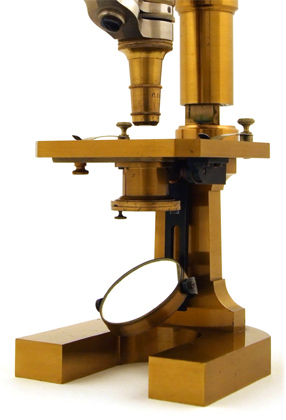

Der Plan- und Konkavspiegel ist dreh- und schwenkbar gelagert und kann bei Bedarf mit seiner Drehachse bis über die Tischplatte bewegt werden. | ||||

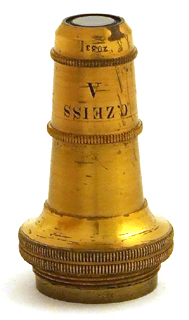

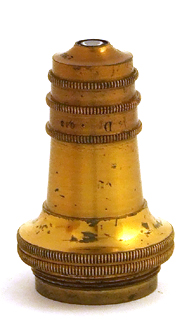

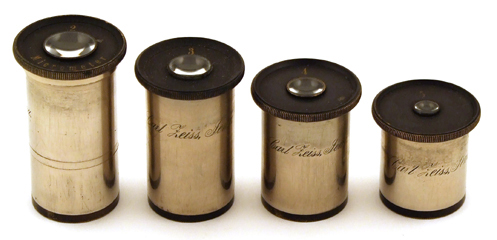

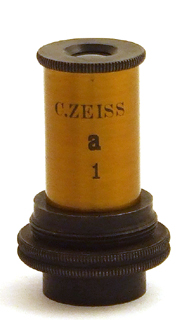

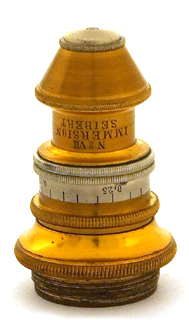

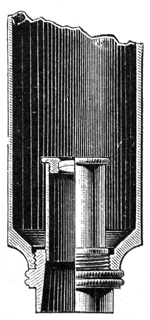

![]() ![]() Die originalen Objektklemmen sind vernickelt. Das Mikroskop ist ausgerüstet mit den Objektiven Nr. a1 C.Zeiss Nr. 303, Nr. A C.Zeiss Nr. 2083, Nr. D C.Zeiss Nr. 2267 für Deckglasdicke 0,18 mm sowie dem Immersionsobjektiv VII Immersion Seibert mit RMS-Gewinde in der zugehörigen Dose der Beschriftung Immersion m. Correction VIIb . An Okularen finden sich hier die Zeissokulare Nr. 2 Micrometer, Nr. 3, Nr. 4 und Nr. 5. In einer gedrechselten Dose aus Elfenbein wirde das zugehörige Okularmikrometer aufbewahrt. |
||||

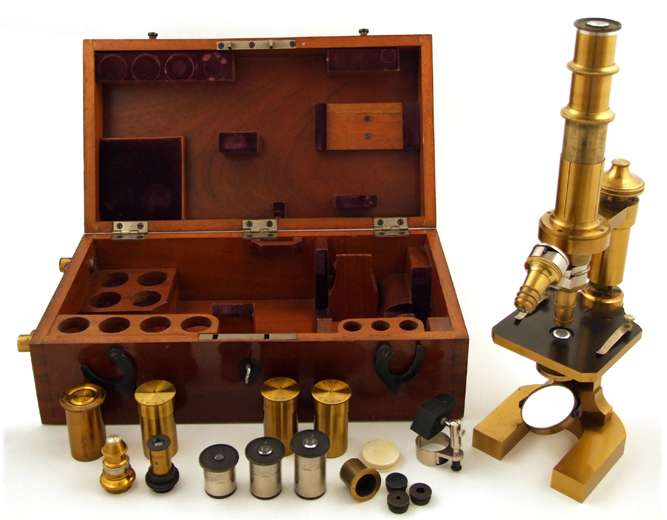

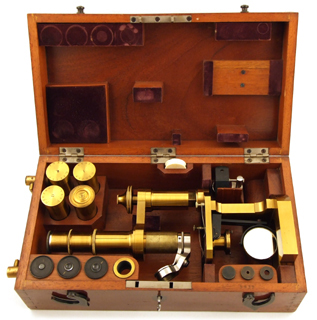

![]() Auf dem Tubusträger ist das Instrument signiert: C. Zeiss Jena 5657 Im Edelholzkasten liegend wird dieses Laborstativ aufbewahrt. Der Kasten verfügt über einen Messinggriff und zwei schwarz gebeizte Messinghaken. |
Das hier gezeigte Instrument wird als Stativ Vb am 06.03.1882 hergestellt und am 16.06.1882 mit den Objektiven A und D und den Okularen 2, 4 und 5 an B.N.V. Petersen in Løgstør in der Nähe von Aalborg, Dänemark ausgeliefert. | ||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
Das sich in sehr gutem Zustand befindende Mikroskop ist demnach
vollständig erhalten. Da sowohl das schwach vergrößernde
Objektiv a1 wie auch die Seibert'sche Immersion aus der selben
Zeit wie das Mikroskop stammen, es ist davon auszugehen, dass der
ursprüngliche Besitzer diese zeitnah nach dem Kauf des Mikroskops erwirbt.

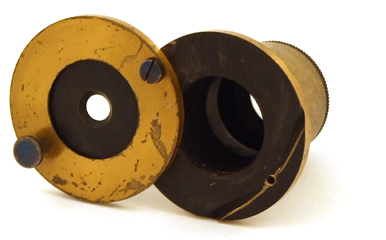

Möglicherweise wird auch der kleine Kondensor auch erst im Zuge einer
Nachbestellung für die Arbeiten mit dem Immersionsobjektiv erworben.
No. 26 Stativ V (früher I).
Hufeisenstativ von gleicher Größe wie die vorhergehenden, ohne
Drehungen, Tubus ohne Auszug, grobe Einstellung durch Verschiebung;

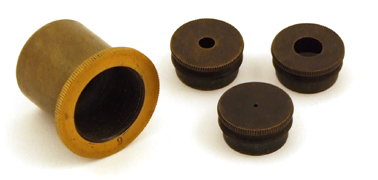

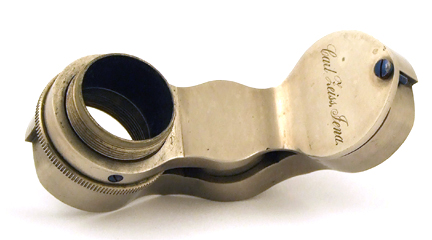

Cylinderblendungen. No. 37 Revolver für zwei Objective, mit dem weiten Tubusgewinde; nur für die grossen Stative verwendbar... Mk. 20 No. 44 Ocular-Mikrometer. 5 Millim. in 50 Theile getheilt, mit Bezifferung; zum Einlegen in jedes Ocular... Mk. 5 |
||||||||||||||||||||||||||||||||||||

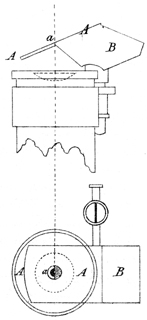

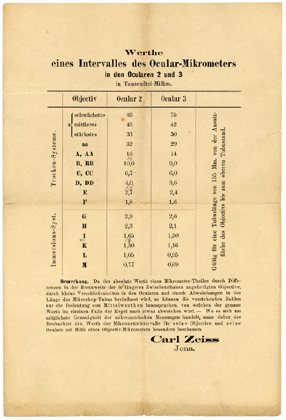

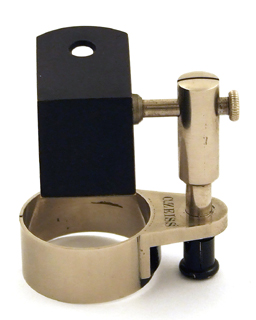

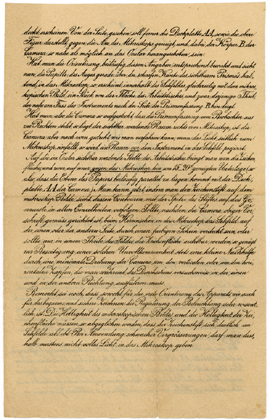

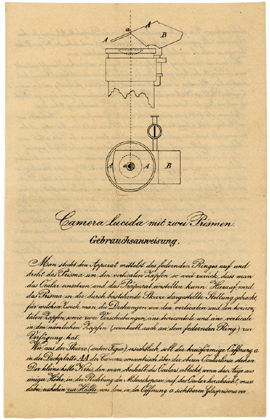

![]() ![]() No. 59 Zeichenprisma (Camera lucida) mit zwei Prismen; zum Aufstecken über dem Ocular - gangbarste Form...Mk. 21 Aus dem selben Katalog ergibt sich die Vergrößerungstabelle zu: |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
![]()
Objectiv Nr. VIIb. 1/16 Zoll, 1,6 mm Millimeter, Immersion und Correction 75 Mk.
Damit kostet dieses Mikroskop 1881 insgesamt 284 Mark zuzüglich des
einfachen Kondensors. Genannt sei hier noch der im Katalog von 1881 auf Seite
2 genannte Umrechenkurs um Preise der Zeit international vergleichen zu
können: Im April 2009 kann das Mikroskop über Rußland für diese Sammlung erworben werden. (Datierung mit freundlicher Unterstützung von Dr. Wolfgang Wimmer, Archiv Carl Zeiss Jena, 28.04.2009) [Vergleiche: Collection of Historical Scientific Instruments at Harvard University, USA: "Zeiss student comound microscope", signiert am Tubusträger: "C. Zeiss Jena No. 9727", Inventory Number 1171] |
||||||||||||||||||||||||||||||||||||
