R. Winkel Göttingen: Polarisationsapparat


R. Winkel Göttingen: Polarisationsapparat für Mikroskop

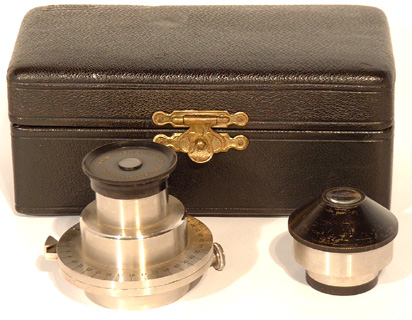

R. Winkel: Polarisationsapparat; ca. 1915. Dieser zweiteilige Apparat besteht aus vernickeltem und geschwärztem Messing.

R. Winkel Göttingen: Polarisationsapparat für MikroskopDer Polarisator ist mit einer Kondensorlinse nach dem Nicol'schen Prisma versehen und derart gefasst, dass er in die Kondensoraufnahme der großen Stative von R. Winkel paßt.

Ein Führungsring mit Klemmschraube und Indexzeiger kann um den oberen Tubusabschluß direkt an der Augenlinse des Okulars am Mikroskopstativ angebracht werden. Der Analysator wird auf diesen Ring aufgesetzt und in Inkrementen von 10 Grad kann der Drehwinkel der Polarisation durch dessen Index bestimmt werden.

R. Winkel Göttingen: Polarisationsapparat für MikroskopAm oberen Ende des Analysators ist der Apparat  auf einem Kreisbogen bezeichnet und signiert:

Polarisations-Apparat R. Winkel Göttingen

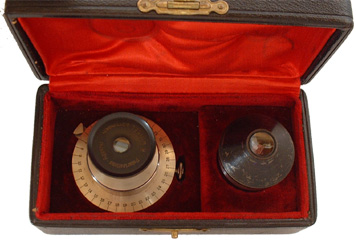

Untergebracht wird der Apparat in einer lederbezogenen und mit Samt und Seide ausgeschlagenen Schatulle mit dem Logo R. Winkel Göttingen.


27.04.2003 by Timo Mappes
