Exkursionskleinmikroskop Winkel-Zeiss

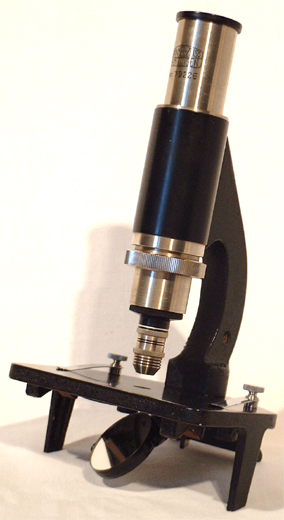

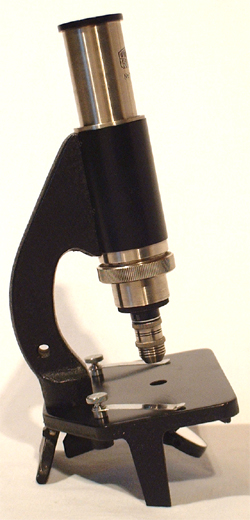

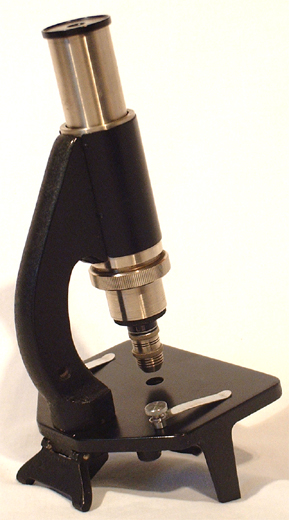

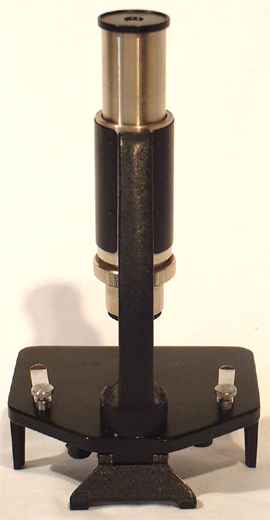

Winkel-Zeiss 79226 Reisemikroskop Winkel-Zeiss 79226 Reisemikroskop

Winkel-Zeiss 79226 Reisemikroskop Winkel-Zeiss 79226 Reisemikroskop

Kleinmikoskop Winkel-Zeiss, Stativ ST um 1950. Kleines Exkursionsmikroskop aus Aluminiumguß, Messing und Stahl, schwarz bzw. hammerschlag-lackiert, vernickelt und verchromt, in Lederschatulle. Ausgestattet mit einem drehbaren Plan- und Konkavspiegel sowie einer Lochblendenscheibe.

Die optische Ausstattung umfaßt ein Okular Winkel-Zeiss Göttingen 9x sowie ein zugehöriges dreiteiliges Satzobjektiv mit Ring-Code L III - auseinandergeschraubt ergeben sich damit lineare Vergrößerungen von 33-, 75- und 100-fach bei 120 mm Tubuslänge.

Winkel-Zeiss 79226: SignaturDas kleine Mikroskop ist auf dem Tubus signiert:

Winkel-Zeiss
Göttingen
Nr. 79226

Der Fokus wird durch ein den Tubus umfassendes Schneckengewinde ermöglicht, die Einstellung erfolgt über einen Rändelring.

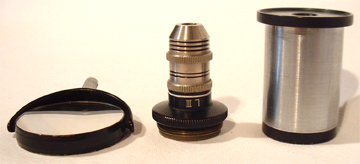

Winkel-Zeiss 79226 Okular, Objektiv und Spiegel

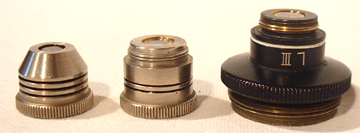

Winkel-Zeiss 79226 Objektiv L III zerlegt

Zum Transport wird der Spiegel abgezogen und in die Unterseite des Tisches gesteckt, das Objektiv wird dafür ebenfalls in die Stativunterseite geschraubt. Bei der Verwendung des Instrumentes wird der Tubusträgers über zwei Paßstifte fixiert und anschließend mit dem Tisch verschraubt, dem Benutzer zugewandt kann ein kleiner Fuß ausgeklappt werden, um eine bessere Standfestigkeit zu erreichen.

Dieses Stativ kann mit weiteren Okularen und Objektiven ausgestattet werden um Vergrößerungen mit 480-fach zu erzielen. Auch ein Verlängerungsstutzen für eine Tubuslänge von 160mm wird schon Mitte der 1930er für dieses Mikroskop angeboten.

In der hier vorliegenden Ausstattung wird das Mikroskop um 1935 für 49.- Reichsmark verkauft.

Dieses Mikroskop leistete seinem Vorbesitzer noch in den 1980ern gute Dienste auf Zeltreisen durch Lappland.

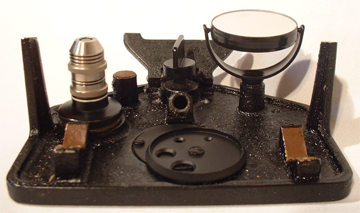

Winkel-Zeiss 79226 Reisemikroskop Tisch

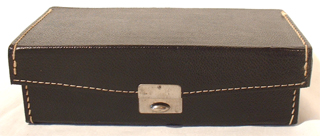

Winkel-Zeiss 79226 Reisemikroskop: Schatulle

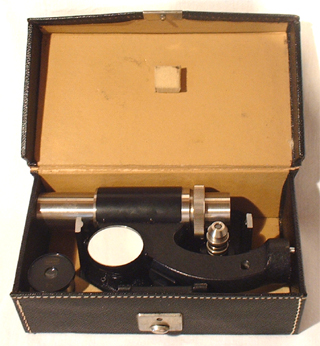

Winkel-Zeiss 79226 Reisemikroskop in Schatulle



23.01.2002 by Timo Mappes
