R. Fuess Berlin-Steglitz: Mittleres Polarisationsmikroskop

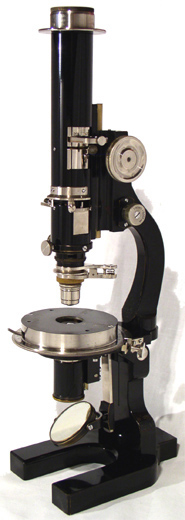

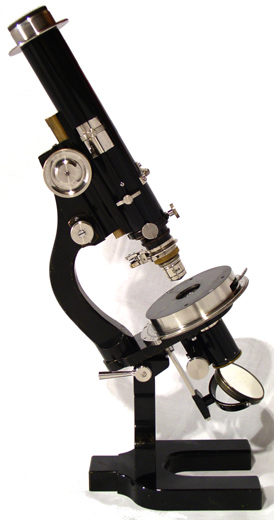

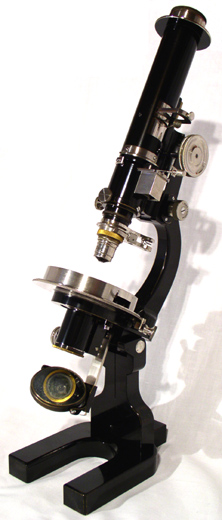

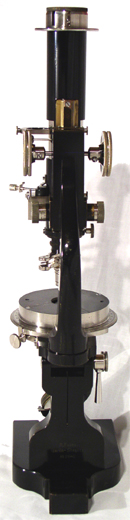

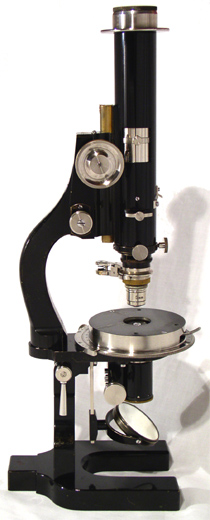

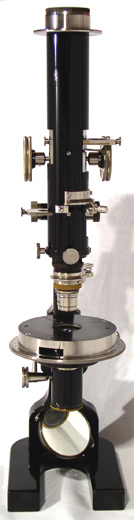

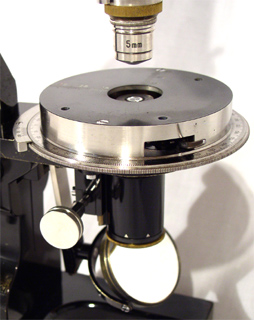

R. Fuess Berlin-Steglitz: Mittleres Polarisationsmikroskop; um 1920. Dieses Mikroskop ist aus vernickeltem und schwarz lackiertem Messing bzw. gebläutem Stahl gefertigt. Zur Beleuchtung dient ein Plan- und Konkavspiegel, der Polarisator kann über Zahn und Trieb bewegt werden. Der Analysator ist im Tubus untergebracht und ausschaltbar, die Bertrand-Linse ist mit einer Irisblende versehen und in der Höhe frei verschiebbar. Der Grob- und Feintrieb wird über je ein Rändelradpaar ermöglicht.

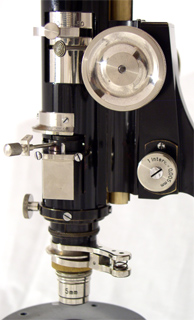

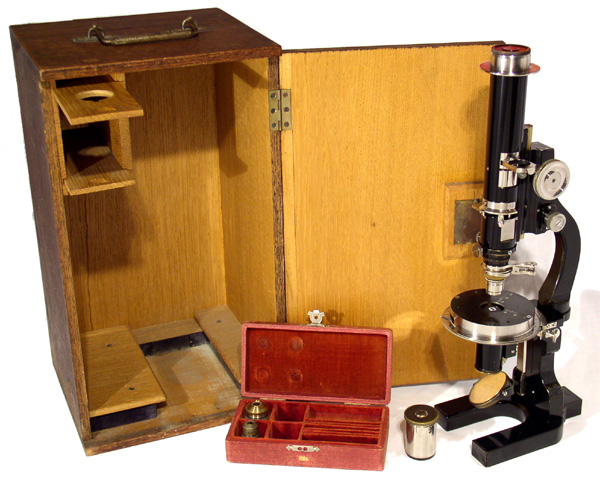

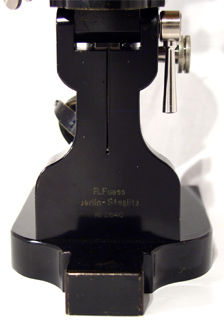

Die Signatur ist dem Benutzer zugewandet an der breiten Säule des Fußes angebracht: R. Fuess Berlin-Steglitz No. 2640 An optischer Ausrüstung verfügt das Mikroskop über die Okulare Nr. 2a  und Nr. 3a (für großes Sehfeld) sowie die Objetive 32 mm, 14 mm und 5 mm. Diese Objektive sind je mit einem Ring für die am Tubus zentrierten Zange der Schnellwechselvorrichtung versehen. Sie werden in einer mit rotem Samt ausgeschlagenen Schatulle aufbewahrt. Das Mikroskop wird im originalen, dunkel gebeizten Holzkasten aufbewahrt, auf dessen Türe ist eine alte Inventurnummer aufgemalt: 179.

Mit diesen Optiken sind Vergrößerungen nach folgender Tabelle möglich: Bezeichnung (Brennweite) N.A. Vergrößerung bei 200 mm Tubuslänge mit Okular Objetives Sehfeld bei Okular Freier Objektabstand 2a 3a 2 2a 32 0.1 27 38 3.75 4.8 21 14 0.26 76 108 1.3 1.7 7 5 0.82 225 315 0.92 1.2 4

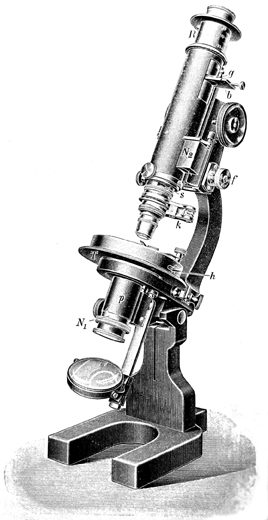

Im Katalog der Firma R. Fuess aus dem Jahre 1915 wird dieses Mikroskop angeboten als:

No.611	Mikroskop, Modell II.
	Im Grundpreis des Mikroskops ist inbegriffen: Großer Kreuzschlittentisch No. 660, S. 92 (Mk. 90,-). Zangen-Objektivwechsler mit zugehörigen Anschluß- Stücken für die Objektive (Mk. 16,-). Aus- und einschaltbarer Kondensor für konvergents Licht. Aufsetzbarer Analysator für Zirkularpolarisation und für stauroskopische Untersuchungen. Schrank für das Instrument......Mk. 500,- [...]
No.612	Mikroskop, Modell III
	Vom Modell II No. 611 unterscheidet sich Modell III lediglich dadurch, daß der Kreuzschlittentisch durch einen einfachen Tisch ersetzt ist und der die Bertrand'sche Hilfslinse tragende Tubus-Auszug keine Zahn- und Triebbewegung besitzt, sondern freihändig verschoben wird. Im übrigen sind im Grundpreis genau dieselben Dinge wie unter No. 611 aufgeführt, einbegriffen......Mk. 360,- [...]
No.613	Mikroskop, Modell IIIa.
	Diese Ausführungsform unterscheidet sich von der vorgenannten (Modell III) dadurch, daß der Tubus für Okulare mit extra großem Sehfeld eingerichtet ist. Im übrigen sind im Grundpreis dieselben Dinge einbegriffen, wie im Modell III......Mk. 375,- Empfehlenswerte Ausrüstung:
	a) Objektive F = 32 mm 14 mm 5 mm Mk. 12,- 24,- 33,- b) Okulare No. 1 und 3 mit Fadenkreuz und einstellbarer Augenlinse à Mk. 12,- [...] l) Tubus mit drehbarem Innen-Nicol und Irisblende unter der Bertrand-Linse...Mk 38,-

Der fehlenden Aussparung im Kasten nach wird das Mikroskop ohne Aufsatzanalysator (Mk. 28,-) ausgeliefert. Demnach kostet diese Mikroskop in der vorliegenden Ausstattung dem Katalog nach Mk. 478,-

Aus den Niederlanden kann dieses Mikroskop im Frühjahr 2004 für die Sammlung erworben werden.

[Vergleiche Referenz  43, 59, 63, 87]

(Vermittelt wurde das Instrument durch freundschaftliche Unterstützung von Allan Wissner, NY, USA - die Justage und behutsame Reinigung des Mikroskops wurde freundschaftlicherweise ausgeführt von Olaf Medenbach, Bochum)
